Moslashtirilgan yo'l va tunnel slipform qoplama mashinalari

Texnik xususiyatlari:AHT4000/AHT6000/AHT8000/AHT7500S

* :Ixtiyoriy ravishda, asosiy qoplama kengligi 2500 mm yoki 3500 mm, qoplama kengligi esa 250 mm yoki 300 mm oraliqda kengaytiriladi.

Bu mijoz tomonidan haqiqiy qurilish talablariga muvofiq moslashtirilgan.

**:variant 1 -- QSB6.7-C220-30, Cummins, 163 kVt/2200 rpm;

variant2--TAD850VE, Volvo160kW/2200rpm.

***:variant -QSB6.7-C260-30, Cummins, 194 kVt/2200rpm

Barcha ma'lumotlar va texnik xususiyatlar chop etish vaqtida to'g'ri va oldindan ogohlantirmasdan o'zgartirilishi mumkin.

Ishlash xususiyatlari:

AHT4000/6000/8500/7500S beton qoplama mashinalari to'liq gidravlik haydovchi, real vaqtda monitoring va o'z-o'zini diagnostika qobiliyatiga ega markazlashtirilgan kompyuter boshqaruvi va avtomatik tekislash va kuzatish tizimlari bilan ishlab chiqilgan.

● UMUMIY KO‘RSAT

Yuqori standartdagi ushbu innovatsion, ilg'or va amaliy mashina beton yo'l va kvadrat va aeroport qoplamalarini qurish uchun asosiy maxsus uskunadir.

●YUQORI ESIQILGAN BETON SLIPFORM YOLI

Beton slipform paver, kengligi 3,{1}} m dan 8,5 m gacha va qalinligi 450 mm gacha bo'lgan standart beton yo'l qoplamalarini aniq yotqizishi mumkin.

●BETONNI SIQLASH MEXANIZMASI

Paver gidravlik vibratorli haydovchi bilan jihozlangan. Paver standart tarzda 14 ta gidravlik ulanishga ega (ixtiyoriy: 9 yoki 18). Qo'llab-quvvatlash qatlami va beton yo'lni yotqizishda bir vaqtning o'zida yoyish, qirib tashlash, tebranish, tamping va ekstruding operatsiyalari.

●Dvigatelni SAMARALI BOSHQARISH TIZIMI

EKO rejimini sozlash yoqilg'i tejamkor dizel sarfini va past shovqin chiqindilarini ta'minlash uchun dvigatel quvvatini joriy ishlash talablariga avtomatik ravishda moslashtiradi. AHT6000/8500/7500S VOLVO TAD552VE/TAD851VE/TAD852VE dvigatellari bilan jihozlangan bo‘lib, ular EC Stage IIIA emissiya standartlariga javob beradigan eng zamonaviy, yuqori unumdorlikdagi dvigatel texnologiyasiga (210 kVt/290 ot kuchigacha) ega.

●QO'LQIMLI MOSHINA DIZAYNI va BERKOR PAKETI

Mashinaning mustahkam konstruksiyasi barqaror yuqori samarali beton qoplamani va hatto qiyin sayt sharoitida ham aniq qoplama natijalarini kafolatlaydi. Paver 8,5 m (yoki 9 m) seriyali metrik qoplama qoliplari bilan mos kelishi mumkin. 3.0 m dan 8,5 m gacha boʻlgan seriyali kiyim tagligi standart boʻlib keladi va ixtiyoriy toj profili bilan jihozlanishi mumkin.

●YUKORI ANIKLIK RUL BOSHQARISH VA HAYDATISH TIZIMI

Yo'lning burilish joylarida qoplama tekisligi, tekisligi va silliqligini ta'minlash uchun avtomatik tekislash va izlash tizimlari. Aqlli boshqaruv tizimi va sirpanishga qarshi boshqaruv tizimi juda silliq ishlashi aniq beton qoplamaning to'g'riligini ta'minlaydi.

●MUKIM ERGONOMIKA VA QO'LLANISH

Ergonomik tarzda ishlab chiqilgan operator platformasi foydalanuvchilarga qulay ishlash kontseptsiyasi va ajoyib ko'rinishga ega, bu esa operator uchun ishni osonlashtiradi. To'liq gidravlik mustaqil haydovchi, displey va o'z-o'zini diagnostika qobiliyatiga ega mikro-kompyuter. Operatsion qulaylik va qulaylik uchun aqlli boshqaruvlar bilan ergonomik tarzda ishlab chiqilgan.

●TO'LIQ MODULLI MASHINA DIZAYNI

Mashinaning to'liq modulli dizayni foydalanuvchi talablariga muvofiq moslashuvchan tarzda o'zgartirish va yangi variantlar bilan yangilash imkonini beradi. Yilni o'lchamlar va minimal qayta jihozlash talablari paverni osongina yuklash va tejamkor tashishni ta'minlaydi. Konfiguratsiyaga qarab, dübel qo'yuvchi yoki tebranuvchi nur va super silliqlash mashinasi tashish paytida mashinaga o'rnatilgan bo'lishi mumkin.

AHT4000/6000/8000/7500SSlipform Pavers to'liq gidravlik haydovchi, real vaqt rejimida monitoring va o'z-o'zini diagnostika qobiliyatiga ega markazlashtirilgan kompyuter boshqaruvi va avtomatik tekislash va kuzatish tizimlari bilan yaratilgan.

Yuqori standartdagi ushbu innovatsion, ilg'or va amaliy mashina tezyurar temir yo'l va beton yo'l qurilishi uchun asosiy maxsus uskunadir.

● AHT4150 /6000/8000/ 7500S beton qoplama mashinalari yuqori tezlikdagi temir yo'l qo'llab-quvvatlash qatlami va beton yo'lni qurish uchun javob beradi.

● Qo'llab-quvvatlovchi qatlam va beton yo'lni yotqizishda bir vaqtning o'zida yoyish, qirib tashlash, tebranish, tamping va ekstruding operatsiyalari.

● To'liq gidravlik mustaqil haydovchi, displey va o'z-o'zini diagnostika qobiliyatiga ega mikro-kompyuter.

● Ishlashda qulaylik va qulaylik uchun aqlli boshqaruvlar bilan ergonomik tarzda ishlab chiqilgan.

● Mashinaning ishonchliligini ta'minlash va qoplamaning ishlash muddatini uzaytirish uchun import qilingan asosiy komponentlar.

Xususiyatlari (9)

Dvigatel

Volvo / Cummins suv bilan sovutilgan dvigatel, kuchli, yuqori momentli bron,

kam yoqilg'i iste'moli, Evropa muhitiga mos keladigan emissiya.

Vibratsiyali qurilma

Super-yuqori chastotali, kuchli tebranish, yuqori tomondan qoplamaning yuqori zichligi

Avtomatik tekislash tizimi

Avtomatik tekislash va kuzatuv tizimlari yulka yuzasi tekisligi va yo'l tekisligini ta'minlaydi.

Chiqib ketish plitasi

Shakllash shabloniga kiruvchi beton miqdorini nazorat qilish uchun ikkita gidravlik silindr orqali boshqariladi, ular to'liq yuqoriga va pastga yoki l yoki rhda mustaqil ravishda yuqoriga va pastga tushishi mumkin.

Sayohat tizimi

Ikkita gidravlik drayvlar va mikrokompyuter boshqaruvi oldindan o'rnatilgan doimiy tezlikni, to'g'ri chiziqli harakatni va egri chiziqlar atrofida silliq boshqarishni ta'minlaydi.

Mukammal ergonomik dizayn va foydalanish kontseptsiyasi

Ergonomik tarzda ishlab chiqilgan operator platformasi foydalanuvchilarga qulay ishlash kontseptsiyasi va ajoyib ko'rinishga ega, bu esa operator uchun ishni osonlashtiradi.

Markazlashtirilgan moylash

Markazlashtirilgan moylash avtomatik bo'lishi mumkin. Moylash moyini yuqori haroratli va harakatlantiruvchi qismlarga to'ldiring, eskirish muddatini samarali uzaytiring, buzg'unchilik va oziqlantirishning ishonchliligini sezilarli darajada yaxshilaydi.

STANDART YOKI ISHLAB CHIQARIShI UCHUN USGULAMA

1. Gidravlik vibratorlar

Paver gidravlik vibratorlarni quvvatlantirish uchun 14 ta gidravlik ulanish bilan standart tarzda keladi (9 yoki 24 ta ixtiyoriy mavjud)

2. Alohida yon panelni joylashtirgichlar

Ikki tomondan jihozlangan yon bog'lovchilar qo'shni yo'l qoplamalarini yotqizish uchun avtomatik ravishda bog'lovchi panjaralarni o'rnatadi.

3, uzunlamasına bog'lovchi novda o'rnatgich (faqat AHT8500/ SF7500S uchun)

Plitalar uzunlamasına bo'g'inlarda bir-biridan ajralib ketishining oldini olish uchun uzunlamasına bog'lash panjaralari avtomatik ravishda kiritiladi.

4, ixtiyoriy SUPER SMOOTHER

Yuqori sifatli materialdan tayyorlangan super silliqlash vositasi mukammal sirt sifatini ta'minlaydi

5, ixtiyoriy tebranish nurlarini kiritish moslamasi (faqat AHT7500S uchun)

Mashina to'xtaganida avtomatik ko'tarish funktsiyasiga ega eksantrik quvvatli, og'ir yuk ko'taruvchi tebranish nuri beton qoplamasi yuzasidagi har qanday nosimmetriklikni bartaraf qilishi mumkin.

6, ixtiyoriy DBI kiritgich (faqat AHT7500S uchun)

Mashina romiga o'rnatilgan (Faqat AHT7500S uchun) keng qamrovli novda o'rnatish moslamasi (Faqat AHT7500S uchun) dübelni aniq joyga o'rnatishi mumkin bo'lgan ixtiyoriy avtomatik kiritish funksiyasiga ega.

AHT4000/6000/8500/7500S SERISI SLIPFORM PAVERLARNING AVTOZYATLARI

1 . Kuchlidvigatel

Kuchli dvigatel har doim optimal quvvat va moment oralig'ida samarali beton qoplamani kafolatlaydi.

2. Ishlash uchun optimallashtirilgan Eko rejimi Dvigatel boshqaruvi

EKO rejimi dvigatelning optimal samaradorligini, tejamkor dizel sarfini va past shovqin emissiyasini kafolatlash uchun ishlash talablariga muvofiq dvigatel quvvatini avtomatik ravishda moslashtirishi mumkin.

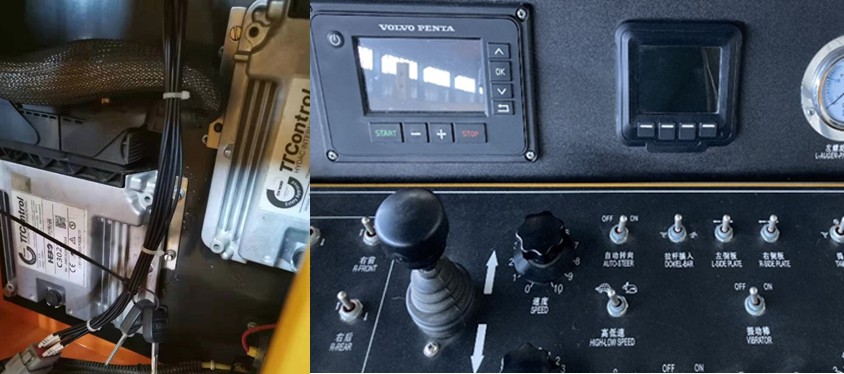

3. Standartlashtirilgan operatsion kontseptsiya, ergonomik jihatdan optimallashtirilgan, aniq tashkil etilgan boshqaruv paneli

O'zining zamonaviy ekrani va tushunarli, tilga mos kelmaydigan belgilar bilan boshqaruv paneli saytdagi samarali operatsiyalarni ta'minlaydi. Turli modellarda qo'llaniladigan standartlashtirilgan, o'z-o'zidan tushunarli operatsion kontseptsiya yaxshiroq sinergiya effektlarini taqdim etadi.

4. Texnik xizmat ko'rsatish va tekshirish punktlariga oson kirish texnik talablarni minimallashtiradi.

5. Yuqori sifatli mashinani boshqarish tizimi

ZJAR PAVING kompaniyasining xususiy dasturiy ta'minotidan foydalangan holda yuqori sifatli mashinani boshqarish tizimi ish xavfsizligini ham, slipform paverning qo'llash doirasini ham oshiradi.

6. XIZMAT DIAGNOSTIKASI SYSTEMWIDIAG

ZJAR PAVER, standartlashtirilgan interfeysga ega xizmat diagnostikasi tizimi texnik xodimlarga xatolarni to'g'ridan-to'g'ri saytida tezda bartaraf etish imkonini beradi.

7. Transvers Nishabni boshqarish tizimi

ARAN tomonidan ishlab chiqilgan innovatsion elektron ko'ndalang qiyalikni boshqarish texnologiyasi mashinaning javob berish vaqtini sezilarli darajada qisqartiradi, natijada kerakli qoplama effekti paydo bo'ladi.

8. Tezlikni sozlash (mashinada yurish va tezlikni tartibga solish)

Har bir alohida trek blokining kompyuter yordamida tezlikni sozlashi hatto egri chiziq bo'ylab yotqizilganda ham spetsifikatsiyalarga aniqlik bilan rioya qilish imkonini beradi.

9. Tashish va oson tashish paytida tezkor konvertatsiya

Tashish vaqtida paverni aylantirish uchun zarur bo'lgan minimal harakat operatsion xarajatlarni kamaytiradi. Manevrlik va ixcham mashina o'lchamlari transportni osonlashtiradi.

Harakatlar bo'yicha ko'rsatmalar:

Jamoa hamjihatligini yuqori darajada saqlang, jamoaviy ruhga to'liq o'yin bering, ilmiy va texnologik innovatsiyalarni kuchli harakatlantiruvchi kuch sifatida qabul qiling, texnik afzalliklarga to'liq o'yin bering, marketing usullarini yangilang, maxsus va nafis xususiyatlarni yarating, Zhenjiang Aran Machinery darajasini yuqori darajaga ko'taring.

Ilova sahnalari:

Maydon va aeroport qurilishi sahnalari

Yo'l sahnalari vaTunnelQurilish

Qisqa vaqt ichida beton yo'l qoplamasi yuki yuqori intensiv qurilish ishlari natijasida tezda yakunlandi.

Bir tekis sirt va yaxshi ixchamlikka ega bo'lgan sirpanishli qoplama

AHT8500 yaxshi va toza burchak va chekka bilan bir bosqichli shakllantirish

Avtomatik tekislash tizimi bilan aniq ishlash yulka yuzasining katta tekisligiga olib keladi.

Janubi-Sharqiy Osiyoning ko'plab mintaqalarida beton qoplamaning ichiga temir to'rlarni joylashtirish talab etiladi.

Va ba'zi loyihalar bo'ylama bog'ichlarni beton shakllarga joylashtirishni talab qiladi, ular ham qo'lda oldindan joylashtirilishi mumkin.

Pull barlarni avtomatik ravishda kiritish mexanizmini qo'llash

WorkingPtamoyil:

Beton yuk mashinasi beton aralashmani yoygich oldiga quyadi; paver ma'lum bir tezlikda oldinga siljiydi; ish mexanizmi ishlay boshlaydi. Vintli yoyuvchi qoziqli betonni chap va o'ng yo'nalishlar bo'ylab ajratib turadi va uni qirqish plitasi oldida teng ravishda taqsimlaydi. Vaqtinchalik qirib tashlash plitasi balandligi gidravlik jihatdan sozlanishi, tsement betonni qoplamadan oldingi talab qilinadigan qalinligigacha qirib tashlaydi. Chastotani o'zgartiruvchi plagin tebranish tayog'i ma'lum bir chastotada tebranadi va aralashtirish paytida betonga aralashadigan havoni tashqariga chiqaradi va keyin teshiklarni yo'q qiladi.

Ishning boshlanishi

Janubi-Sharqiy Osiyodagi shahar yo'l qurilishi sahnasi, bu erda yo'l qoplamasining yarmi mos ravishda asfaltlangan.

Kambodjada

Qurilish sifati va ish samaradorligi sezilarli darajada yaxshilangani mahalliy mulkdorlar tomonidan yuqori baholandi

Nigeriya, Madagaskar, Senegal va Mavrikiydagi Afrikadagi qurilish sahnalari

Muvofiqlashtirilgan yulka ishlari, yuqori ish samaradorligini olib keladi

Yo'l qoplamasi qurilishi, agar siz to'siqlardan qochishingiz kerak bo'lsa, qayta qoplamani bajarish uchun bir nechta oddiy beton qoliplar kerak bo'ladi.

Puerto Princess shahridagi 1-sinf avtomagistrali, Filippin

Dengiz tashish uchun yuklashning ikkita varianti:

Paletli trek kabi katta o'lchamdagi qismlarni olib tashlashning hojati yo'q; butun mashina tekis tokchali konteynerda jo'natiladi; qurilish maydonchasiga olib borilganda, u yuqoridagi rasmda ko'rsatilganidek, oz sonli aksessuarlarni o'rnatgandan so'ng ishlashi mumkin.

Butun mashina uskunasining paletli yo'lini mustaqil kichik qismlarga ajrating va mos ravishda idishga soling. Ish joyiga etkazib berilganda, qurilishga kirishdan oldin juda ko'p montaj ishlari mavjud.

Quruqlikdagi tashish uchun yuklash:

Quruqlikdagi tashish uchun yuklarni yuklash: Paverni platforma tirkamasiga ko'taring

Yon tomonga o'rnatilgan maxsus piyoda tayanch romidan yo'l qoplamasini platforma tirkamasiga haydab chiqing.

Yassi tirkama bilan uzoq masofalarga avtomobil tashish

ISO sertifikati

Idoralar sertifikati

Sotishdan keyingi xizmat:



Birgalikda hamkorlik, integratsiya va qayta tashkil etish orqali ARAN kompaniyasi o'zining mustahkam kuchini mustahkamlaydi, har tomonlama kuchini har tomonlama yaxshilaydi va yangi rivojlanish mexanizmini shakllantiradi.

ARAN kompaniyasi Zhenjiang Aran Machinery Co., LTD kompaniyasining yangi sakrashiga erishish uchun "Foydalanuvchilar uchun qiymat yaratish" korxona kontseptsiyasiga mos keladi va korxonaning asosiy raqobatbardoshligini oshiradi.



Mahsulotni sotishdan keyingi xizmat ko'rsatish majburiyati

Ishlab chiqaruvchi to'lov amalga oshirilgandan so'ng 12 oy davomida uskunaning sifatiga kafolat beradi (muntazam iste'mol, dvigatel qismlari va sarf materiallari bundan mustasno). Kafolat muddati davomida sotuvchi uskunaning ishlashiga to'liq kafolat beradi. Kafolat muddatida, agar uskunaning ishlashi paytida biron bir sifat nosozligi yoki shikastlanish yuzaga kelsa, sotuvchi sotuvchining hisobidan havo orqali foydalanuvchiga bir xil ehtiyot qismlarni etkazib beradi.

Beton qoplamasi sotilgach, mahalliy yoki xorijdagi mobil xizmat ko'rsatish stantsiyasidan professional xizmat ko'rsatish muhandisi oxirgi foydalanuvchilarning iltimosiga binoan 15 kunlik muddatga o'rnatish, ishga tushirish va texnik tayyorgarlikdan o'tish uchun saytga bepul yuboriladi. Ish joyiga borish uchun aviachipta va professional xizmat ko'rsatuvchi xodimlarning mahalliy transport xarajatlari foydalanuvchi tomonidan qoplanadi. Bundan tashqari, agar Xaridorning loyihasi uchun qo'shimcha texnik xizmatlar foydalanishga topshirilgandan so'ng va texnik tayyorgarlikdan so'ng talab etilsa, sotuvchi o'z xizmat ko'rsatuvchi muhandisiga qolish muddatini uzaytirish yoki saytga tashrif buyurishni tashkil qiladi.

Kompaniya mahsulotlarni optimallashtirish va xizmat kafolatini taqdim etishda davom etadi. Xaridorning xizmat ko'rsatish talabi to'g'risidagi bildirishnomasini olgandan so'ng, tegishli davolash usulini ilgari surish uchun 24 soat ichida yozma javob taklif qilinadi va uning qismlari foydalanuvchining saytiga havo yoki tezkor etkazib berish orqali eng qisqa vaqt ichida yuboriladi, shuning uchun chet ellik foydalanuvchilarimiz umr bo'yi texnik xizmatlar va ehtiyot qismlarni etkazib berishdan bahramand bo'lishlari mumkin.

Ishlab chiqarish jarayoni va ishlab chiqarish uchun sifat kafolati

Zhenjiang Aran Machinery Co., Ltd. yo'l texnikasi uchun professional ishlab chiqarish kompaniyasi. U 30 yildan ortiq vaqt davomida yo'l texnikasi mahsulotlarini tadqiq qilish va rivojlantirishga qaratilgan va yo'l texnikasini loyihalash va ishlab chiqarishda boy tajriba to'plagan. Kompaniya kuchli texnik kuchga, ajoyib ishlab chiqarish texnologiyasiga va boy boshqaruv tajribasiga ega. Zhenjiang Road Machinery kompaniyasining asl mahsulotlarining meros texnologiyasi, Zhenjiang Aran mahsulotning ishlashi va sifatini yanada rivojlantirdi va doimiy ravishda yaxshiladi.

"Hammasi foydalanuvchilar uchun" tamoyiliga amal qilgan holda kompaniya foydalanuvchi ehtiyojlariga ko'ra uskunani sozlash xizmatlarini taqdim etadi. Ilg'or xorijiy texnologiyaga asoslanib, yo'l qurilishining haqiqiy ichki sharoitlari bilan birgalikda Zhenjiang Aran o'zining mahsulot dizaynini doimiy ravishda takomillashtirdi va takomillashtirdi va bir qator qoplamalar va aralashtirish uskunalari mahsulot guruhlarini ishlab chiqdi. Ayni paytda korxona yangi turdagi yo‘l-qurilish mahsulotlari ishlab chiqarish ko‘nikmalarini ham o‘zlashtirdi. O'zining etakchi texnologiyasi, innovatsion ruhi, ishonchli sifati va xizmat ko'rsatish kafolati bilan Zhenjiang Aran hozirda o'z mahsulotlarini butun dunyo bo'ylab sotmoqda. Xitoy, Afrika, Sharqiy Yevropa, Hindiston, Lotin Amerikasi, Yaqin Sharq, Rossiya va Janubi-Sharqiy Osiyoda Zhenjiang Aran dunyo uchun go‘zal kelajak qurishga yordam bermoqda.
